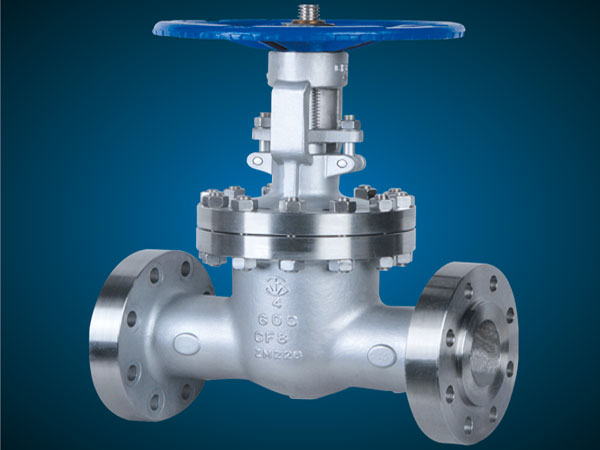

重型截止閥

①產品的設計制造符合美國國家標準ANSI B16.34,美國石油學會標準API 6D和API 600要求。

②結構緊湊、體積小、剛性好、密封安全可靠。

③關閉件(閘板)采用彈性結構,在工作中能自動補償由于異常負荷或溫度引起的閥體變形。因此,密封可靠,并且不會產生閘板楔柱。

④公稱通徑大于等于NPS10",壓力級400磅級和公稱通徑大于等于NPS6",壓力級600~2500磅級的手動閥門,其操作裝置中配有滾動軸承,啟閉輕松。

⑤主體材料、內件材料、填料、墊片、緊固件的材料可根據用戶要求或實際工況條件合理組合。

⑥閥座可為更換式閥座,可任意組合與關閉件密封面材質配對,以滿足工況要求,延長使用壽命。

①設計制造:鑄鋼閘閥按照API 600(ISO 10434)、API 6D

②不銹鋼閘閥按照:API603、API600

③鍛鋼閘閥按照:API602

④檢驗和試驗:API 598,AP600 or API6D

⑤法蘭連接: ASME B 16.5  for NPS≤24, ASME B16.47 B系列API 605、 ASME B16.47 A系列、 MSS SE-44(for NPS>24)

⑥對焊端: ASME B16.25

⑦承插焊端: ASME B16.11

⑧結構長度: ASME B16.10

⑨溫壓等級: ASME B16.34

①閥體和閥蓋連接形式：Class150~ Class900采用栓接閥蓋;Class1500~Class2500采用自壓密封式閥蓋。

②彈簧加載填料沖擊系統：如果客戶要求,可采用彈簧加載填料沖擊系統提高填料密封的持久性和可靠性。

③閥蓋墊片形式：Class150閘閥采用不銹鋼石墨復合墊片;C|ass300間閥采用不銹鋼石墨纏繞墊片; Class600閘閥可用不銹鋼石墨纏繞墊片也可采用金屬環墊片;Class900閘閥可采用金屬環墊片Class1500~Class2500閘閥采用自壓密封金屬環。

④填料密封：通常采用柔性石墨作為填料材料,可根據用戶需求提供PTFE或者復合填料材料。填料與頃料函接觸的表面粗粘3度為0.2um,可以保證閥桿與填料接觸面接合緊密但是旋轉自如,經過精密的機械加工的閥桿密封面粗糙度0.8μm可以保證閥桿可靠的密封。

⑤操作形式：一般情況下采用手輪驅動或者齒輪傳動方式,可根據用戶需要采用鏈輪傳動或者電裝驅動。

⑥閘板設計：NPS≥2彈性閘板、NPS<2"剛性閘板

⑦倒密封設計：我公司提供的所有閘閥都有倒密封設計,通常情況下,碳鋼閘閥的閥座設計采用分離式倒密封結構,不銹鋼閘閥的倒密封是直接加工或者是焊后加工。當閥門在全開位置時,倒密封的密封面非?？煽?。雖然按照標準API600中有倒密封,但這不作為在帶壓情況下更換填料的依據

⑧閥桿設計：采用整體鍛造工藝制成,按照標準要求確定最小直徑,閥桿和閥瓣采用T型結構連接。閥桿結合面的強度大于閥桿T型螺紋部分的強度,強度試驗按照API591進行。

⑨閥桿螺母：通常情況下,閥桿螺母材料采用 ASTMA439D2?？梢愿鶕脩粢蟛捎勉~合金等材料,對于大口徑的閘閥(NPS≥10"C|ass150;NPS≥8"C|ass300;NPS≥6" Class600;NPS≥5"Cass900),閥桿螺母和閥桿之間設計有滾動軸承,可以有效減小截止閥的開啟力矩使閥門可以輕松開關。
