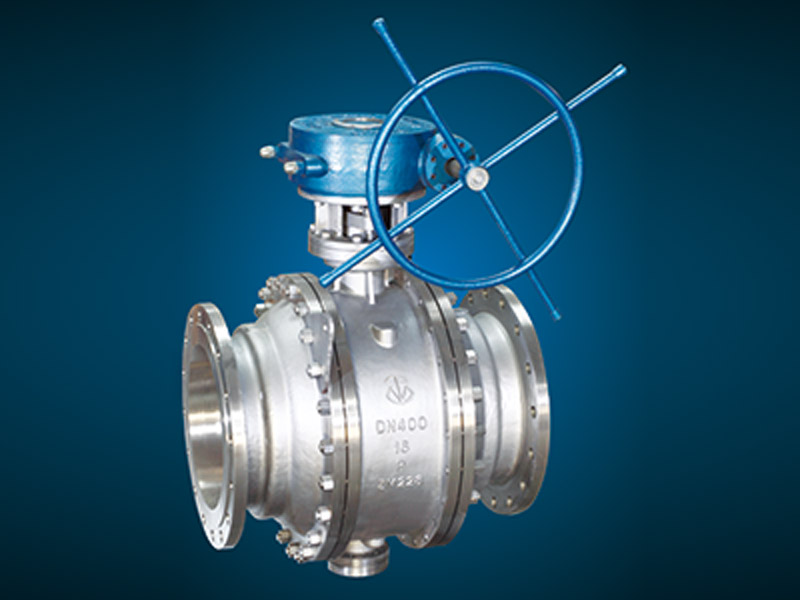

美標固定球閥

①固定球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。

②固定球閥與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給上、下閥桿，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定球閥的帶壓開啟力矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。

③固定球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。

④在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過，也便于管道清掃。

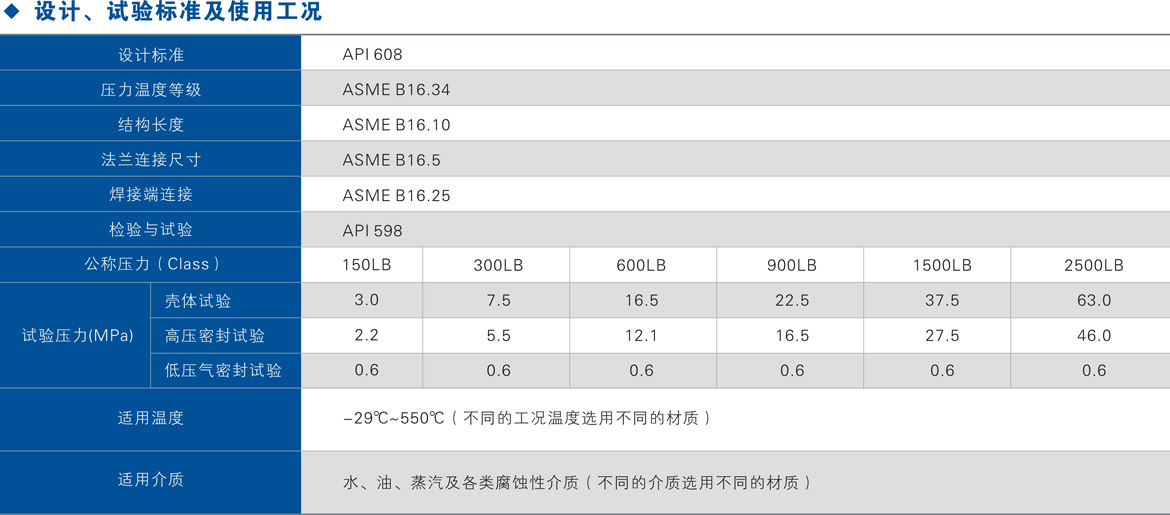

①設計制造:鑄鋼球閥按照API 608、ASME B16.34、API 6D

②驗收和檢驗:API 598、API 6D

③法蘭連接尺寸: ASME B16.5(NPS≤24)，ASME B16.47 B系列/A系列、MSS SP-44( NPS>24)

④對焊端: ASME B16.25

⑤承插焊端: ASME B16.11

⑥結構長度: ASME B16.10

⑦溫壓等級: ASME B16.34

⑧防火安全：API 607、API 6FA

①自動泄壓結構 ：當中腔壓力出現異常升高現象時,單密封結構的球閥具有自動泄壓機能,而雙密封結構的球閥則由閥體上的附加泄壓裝置進行泄壓。

②密封的緊急救護 ：閥門設計有輔助的閥座緊急密封系統。一但軟密封受損,或出現緊急情青況下而不能密封時,通過向輔助密封系統注射相應的密封劑即可進行緊急密封。緊急密封裝置在必要時也可用來對閥座區域進行沖洗潤滑,以保持其清潔。同樣閥桿也可設計有輔助的緊急密封系統。

③鎖定裝置 ：在手動球閥的全開、全閉兩點位置上設計可上鎖的結構,這樣,可防止誤操作以及不可預知的線路振動而產牛的不應有的開關現象,特別是在可燃性介質的石油類和化學藥品的生產線,以及閥門在室外卜配管時,這種設計體現出的優點和實際效果特別好。

④防火結構：根據工況及用戶的需要,球閥可設計為防火結構。球閥的耐火設計執行API607標準的規定,一旦發生火災而使軟密封圈燒損時,球閥的防火結構可阻止介質的大量泄漏,防止火災的進一步擴大。

⑤防靜電結構：當操作閥門時,由于球體和閥座之間的摩擦,會產生靜電電荷并積聚在球體上。為防止產生靜電火花,特在閥門上設置防靜電裝置,將積聚在球體上的電荷導出。

⑥全通徑結構及縮徑結構：為滿足用戶的不同需要,本公司球閥產品有全通徑及縮徑兩種系列。全通徑球閥的通道內徑與管道內徑一致,便于管道清掃,而縮徑系列球閥的重量相對較輕,能有效降低成本和價格。

⑦閥體的泄放裝置： 根據用戶要求或裝置系統要求,球閥的閥體上安裝有排泄閥。一旦

閥門的兩端被封閉,閥腔內的積壓可通過閥體的排泄閥進行排放,它具有雙截止與泄放(DBB)功能。閥體的泄放閥的另一種功能是通過它可對閥體內的長期淤積物進行沖洗與排放。

⑧防腐蝕：閥體壁厚設計時留有一定的腐蝕余量,碳鋼閥門閥桿、固定軸、球體、閥座等均按ASTM B-733進行表面化學鍍層。此外尚有多種防腐蝕材料供用戶選擇。閥門外表使用“國際標準”的油漆,滿足了各種壞境條件的要求。

⑨抗硫化應力裂化：我公司生產系列抗硫球閥,閥門接觸介質的材料(包括緊固件)都是按美國腐蝕工程師協會標準 NACE Mr0175的要求進行選擇,并在制造過程中作嚴格的質量控制和質量檢測,以求完全符合標準的規定,并滿足硫化環境工況的工藝要求。

⑩加長桿裝置：對于埋地球閥,可提供接長裝置,(接長裝置包括閥桿、注油脂閥、排泄閥等)用戶應在訂單中說明接長要求和長度(長度一般是指閥門通道中心至操作裝置中心的距離)。
