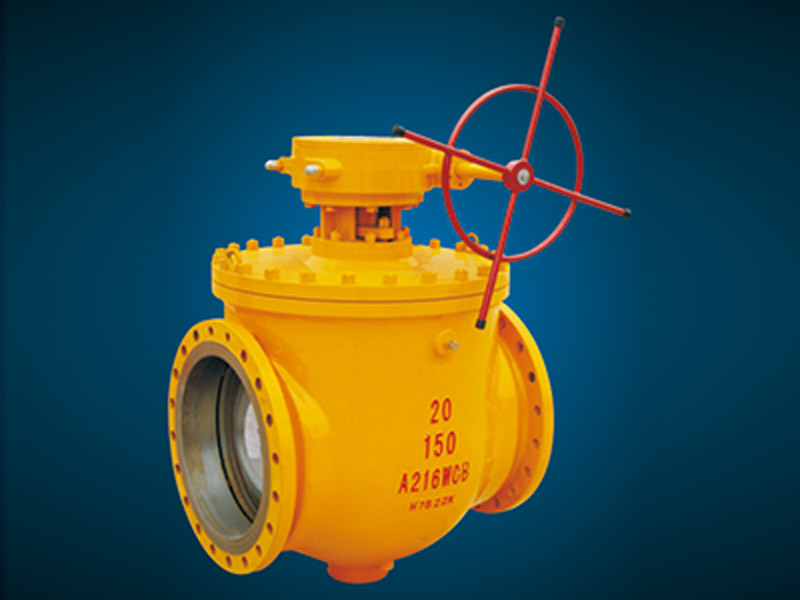

上裝式雙偏心半球閥

①偏心半球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。

②偏心半球閥的球體采用的是半球結構，這樣大大節省了材料，同時因開啟力矩小，所配的電動、氣動執行機構規格也小很多，大大降低了成本。

③偏心半球閥啟閉時無任何摩擦，使用在雜質較多的管道系統中使用壽命較長。

④偏心半球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。

⑤在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過，也便于管道清掃。

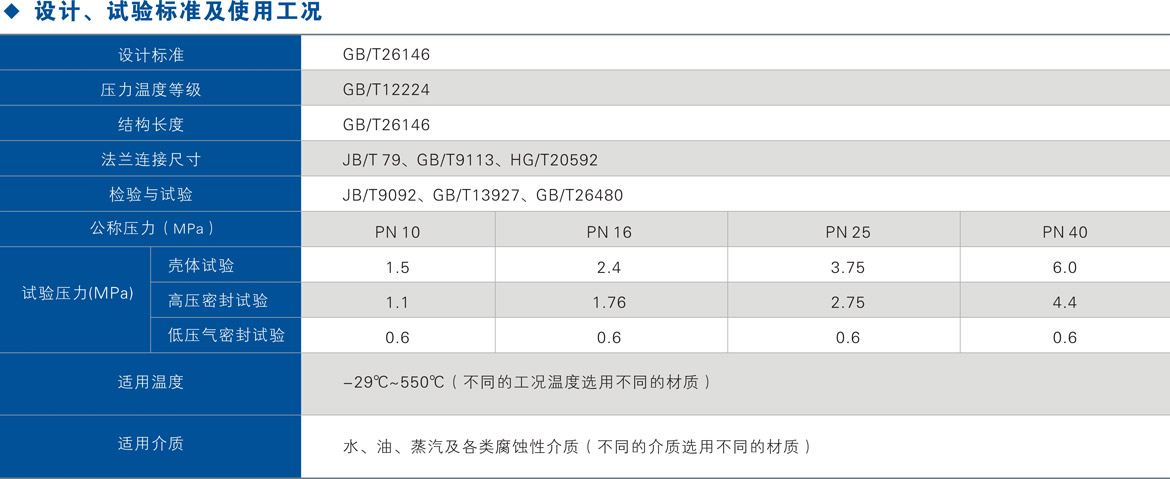

①設計制造:對夾球閥按照GB/T12237、GB/T12224

②驗收和檢驗:GB/T 13927、GB/T26480

③法蘭連接尺寸: GB/T79、HG/T20592、GB/T9113

④結構長度: B/T12221

⑤溫壓等級: GB/T12224

⑥防火安全：JB/T6899

①半球結構：球體才用半球結構，重力僅普通實心球體的1/4，節省材料的同時也具有優越的密封性能。

②偏心結構：球體啟閉才用三偏心原理，開啟時閥座與半球的密封面瞬間脫離，不產生摩擦，啟閉力矩小，密封面壽命長。

③上裝式結構：對裝在管道上的閥門可直接在線拆開檢查與維修，能有效減少裝置停車，降低成本。

④鎖定裝置 ：在偏心半球閥球閥的全開、全閉兩點位置上設計可上鎖的結構,這樣,可防止誤操作以及不可預知的線路振動而產牛的不應有的開關現象,特別是在可燃性介質的石油類和化學藥品的生產線,以及閥門在室外卜配管時,這種設計體現出的優點和實際效果特別好。

⑤防靜電結構：當操作閥門時,由于球體和閥座之間的摩擦,會產生靜電電荷并積聚在球體上。為防止產生靜電火花,特在閥門上設置防靜電裝置,將積聚在球體上的電荷導出。

⑥防腐蝕：閥體壁厚設計時留有一定的腐蝕余量,碳鋼閥門閥桿、固定軸、球體、閥座等均按ASTM B-733進行表面化學鍍層。此外尚有多種防腐蝕材料供用戶選擇。閥門外表使用“國際標準”的油漆,滿足了各種壞境條件的要求。

⑦先進的閥座：引進國內外先進技術而設計的密封閥座，可靠地保證了閥門密封，磨損系數低、操作力矩小、多種閥座材料、適應范圍廣。
