閘閥說明書

1.      總則

楔式閘閥是適合于長輸線管路和一般工業管路高溫高壓、耐磨、耐腐蝕等各領域。廣泛用于石油、化工、食品、醫藥、冶金、礦山、水電、天然氣、煤氣、城建等系統，可以按下列要求安裝。

2.產品結構特點

2.1 啟閉無摩擦：這一功能完全解決了閥門因密封面之間相互摩擦而影響密封性能。

2.2 頂裝式結構：對裝在管道上的閘門可直接在線檢查和維修，能有效減少裝置停車，降低成本。

2.3 密封面自清潔結構：閘板楔形傾離閥座時，管線中的流體沿楔形密封面成360°C均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。

2.4 流體阻力小：閘閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，則流動阻力小。

2.5 操作省力：啟閉時閘板運動方向與介質流動方向相垂直。

2.6 介質流動方向一般不受限制：介質可以從閘閥兩側任意方向流過，均能達到開通或截斷的目的，便于安裝。

2.7 結構簡單：閘閥的形狀結構比較簡單，制造工藝較好，結構長度短。

2.8 設置泄壓閥：閥蓋設置泄壓孔，可檢查閥座是否發生泄漏，卸掉中腔壓力。

2.9 驅動方式：操作方式根據需要可選按手動、氣動、電動等。

3.楔式閘閥制造標準

4.楔式閘閥性能規范

 閘閥結構簡圖

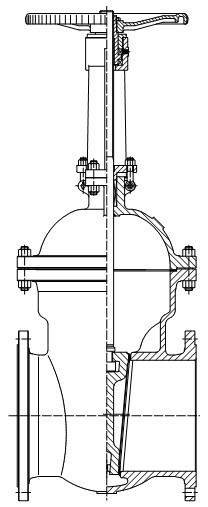

5.楔式閘閥結構簡圖

6.安裝和維護：

6.1 每臺閥門出廠前均按JB/T 9092-1999的標準進行氣壓密封、水壓密封和強度壓力試驗合格。客戶產品收到后只需檢查外形有無損傷。

6.2 安裝前首先檢查型號、規格、閥門標志與現場是否符合使用要求。

6.3 校對使用工況與本產品的工作壓力、溫度、耐腐蝕性是否相符。

6.4 檢查閥門通道和啟閉件是否附著污物，如果有污物應進行清理，清理時不得損傷密封面。

6.5 檢查閥門的啟閉位置是否與管路相符，并檢查有無卡阻現象。

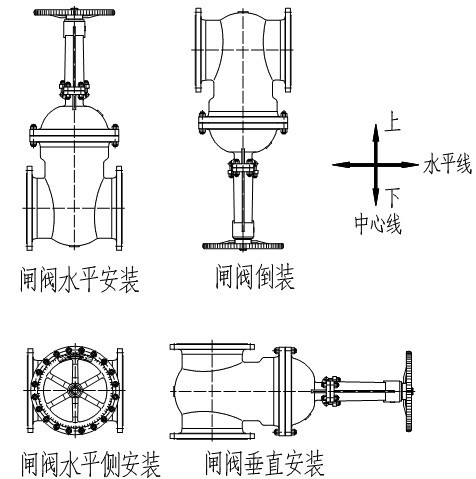

6.6 閥門在管路安裝位置要求(見下圖)。

6.6.1 首先選用水平安裝（即手輪向上），可避免介質長期停留閥蓋空間，防止閥桿腐蝕。

6.6.2 其次選用垂直安裝（即閘板密封面與水平垂直），可避免部分介質長期停留閥蓋空間，防止閥桿腐蝕。

6.6.3 禁止選用倒裝（即手輪向下），否則會使介質長期停留閥蓋空間，容易造成閥桿腐蝕，而且為某些工藝要求禁忌。

6.6.4 禁止選用水平側安裝（即閘板定位槽向下），根據閘閥結構特點，閥體定位筋不易加工，與閘板定位槽相配合時，筋與槽間隙大，閥門使用時，由于閘板自重作用，閥體下端筋與閘板槽緊配，上端間隙大，則閘閥上端密封性能較差或泄露。

6.6.5 閥門在搬過程中要避免碰撞，以免損傷密封面或執行機構。

6.6.6 若現場對閥門檢驗應按JB/T 9092-1999規定進行。

6.6.7 安裝時應考慮便于操作、接管、調試和維修等的空間。

6.6.8 安裝時閥門法蘭應選用合適的密封墊片。

6.6.9 本閥門安裝使用期間應定期檢查，發現故障及時排除。

7.可能發生故障及排除辦法

注：維護者應有相關知識和閥門經驗。
